Die Kistler Gruppe hat ihr digitales Structural Health Monitoring System auf einer Stahlbeton-Rahmenbrücke in Winterthur in Betrieb genommen. Die Installation zeigt, wie kontinuierliche Brückenüberwachung mit digitaler Sensorkette und synchronisierten Messdaten funktionieren kann.

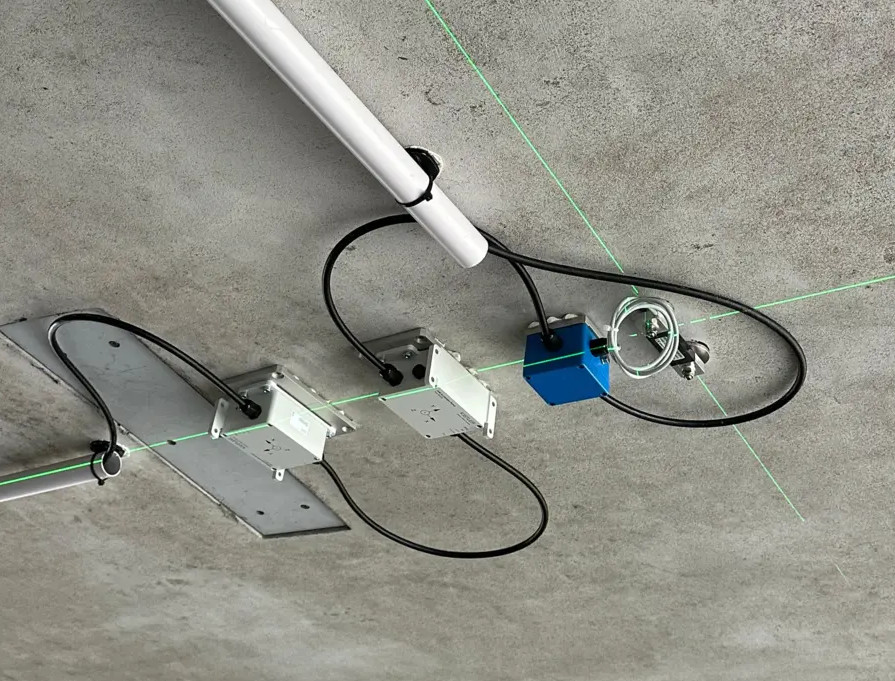

Der digitale Sensorcluster vereint EasySense- und UltraSense-Beschleunigungssensoren, einen Dehnungssensor und einen Temperatursensor. Er liefert Daten zur Verformungsüberwachung und Wegmessung an einem Messpunkt. (Bild: Kistler Gruppe)
Auf einer vorgespannten Stahlbeton-Rahmenbrücke in Winterthur setzt die Kistler Gruppe seit August 2026 ein digitales Structural Health Monitoring System zur kontinuierlichen Zustandsüberwachung ein. Die Brücke liegt auf einer Schwerlasttransportroute und ist für Fahrzeuggewichte bis 480 t sowie Achslasten bis 30 t ausgelegt. Die Installation dient sowohl der Überwachung unter realen Betriebsbedingungen als auch als Demonstrationsplattform für Fachbesucher.
Im Unterschied zu zentralisierten analogen Systemen werden die Messdaten direkt am Sensor digitalisiert. Daten und Strom werden über ein einziges Kabel in Daisy-Chain-Topologie übertragen. Die Plug-and-Play-Architektur soll den Verkabelungsaufwand verringern, die Installation vereinfachen und eine kontinuierliche Überwachung in Echtzeit ermöglichen.
Digitale Sensorkette für dynamische Analysen
Kern des Systems ist eine digitale Sensorkette, die Messsignale unmittelbar erfasst und verarbeitet. Zentrale Datenerfassungseinheiten entfallen. Die Sensoren sind im Mikrosekundenbereich synchronisiert, sodass sich Veränderungen im Strukturverhalten und unterschiedliche Schwingungsformen präzise analysieren lassen.
Die digitale Signalübertragung verringert zudem das Risiko elektromagnetischer Störungen und Signalverluste. Dank des modularen Aufbaus kann das Netzwerk bei veränderten Anforderungen erweitert oder neu konfiguriert werden.
Sensornetzwerk erfasst Belastungen und Umwelteinflüsse
Triaxiale »EasySense«-Beschleunigungssensoren erfassen Biege- und Torsionsreaktionen der Brücke unter Verkehrs- und Windlasten. Ergänzend messen »UltraSense«-Sensoren kleinere Schwingungen in steifen Bauteilen.
Risssensoren überwachen kritische Stellen, während Neigungssensoren an den Auflagern das Rotationsverhalten erfassen. Dehnungssensoren liefern Informationen zu Spannungen infolge von Biegemomenten. Temperaturfühler und eine Wetterstation ergänzen die Messwerte um Umgebungsdaten.
Durch die synchronisierte Erfassung entsteht eine gemeinsame Datengrundlage für die Bewertung von Strukturverhalten, Belastungen und Umwelteinflüssen. Fachleute können damit Zustandsveränderungen erkennen und langfristige Entwicklungen verfolgen.
Flexible Montage und Einblicke vor Ort
Die Sensoren wurden in Winterthur mittels Klebeverfahren befestigt. Je nach Bauwerk sind auch verschraubte, verschweißte oder magnetische Montagen möglich. Werkseitig vorkonfigurierte Sensoren und eine automatische Konfiguration während der Installation reduzieren den Einrichtungsaufwand und mögliche Fehler.
Die Anlage steht für individuelle Besichtigungen offen. Infrastrukturmanager, Brückenbauingenieure und Betreiber können sich vor Ort über die digitale Zustandsüberwachung informieren und konkrete Anforderungen an entsprechende Monitoring-Lösungen besprechen.
